项  目

仪器主要参数

备注

测试原理

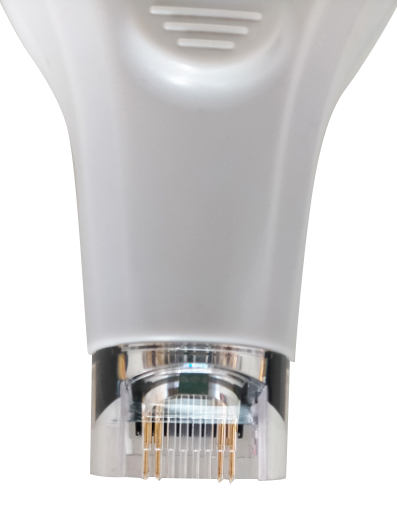

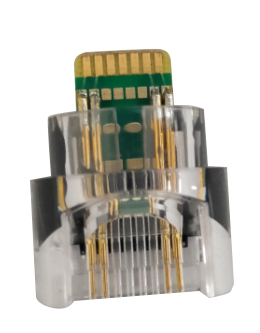

采用微电阻测试技术，利用四根接触式探针在表面铜箔上产生电信号进行测量，探头接触铜箔样品时，恒定电流通过外侧两根探针，而内侧两根探针测得该电压的变化值。根据欧姆定律电压值被转换为电阻值，利用一定的函数，计算出厚度值。

仪器功能

表面铜厚无损测试，同时可以进行记录数据。数据分析。

测试范围

2-254μm (0.1-10mil)

测试速度

0.5s/次

尺   寸

125mm*52mm*35mm（平放：长*宽*厚）

测试精度

±3%，依照标准认证精度为准，

注：标准片重复测试10次、查看精度；

数据统计

数据自动记录，最大值，最小值，平均值、标准差上下限提醒。

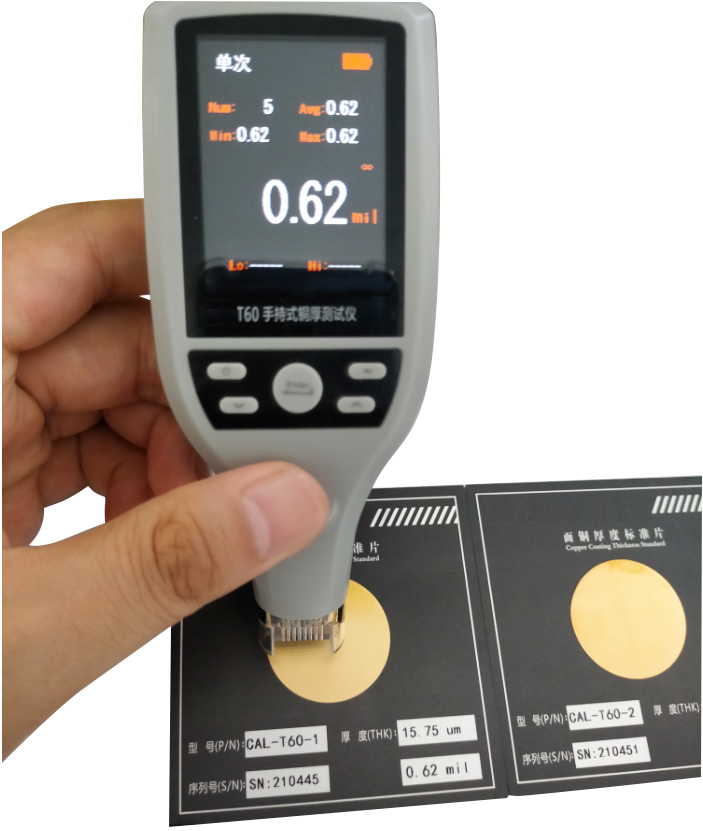

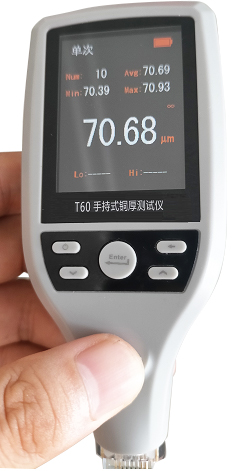

显 示

彩色带背光TFT2.0 液晶显示屏，240×320象素

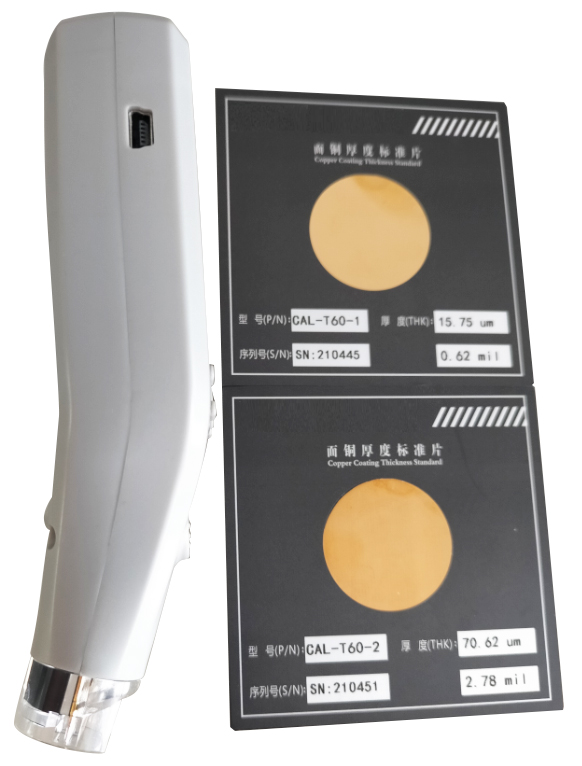

数据接口

串行接口，用于下载测试数据到计算机，搭配软件可以进行实时数据通讯。

电  源

2节普通AA（5号）电池供电，电压3V

测试模式

可选择单次、连续测量模式

校准方式

两点校准或者多点校准，不需要切换测试档案

操作语言

仪器操作界面有英文、中文两种语言

查看

单  位

数据显示单位可选择mil、μm、oz

查看

重  量

约100g

最小分辨率

0.01um

测试板要求

裸铜面，最小测试圆形面积直径不小于2.5cm

仪器材质

ABS塑胶外壳

操作环境

温度：15 ℃～40 ℃；湿度：40%-70%；

环境要求：干燥，不含酸性/碱性液体（防止仪器被腐蚀）；精密测量仪器、请存放在无振动车间内最佳；

严禁将仪器存放在酸碱气体环境中，否则造成损坏不保修。

1

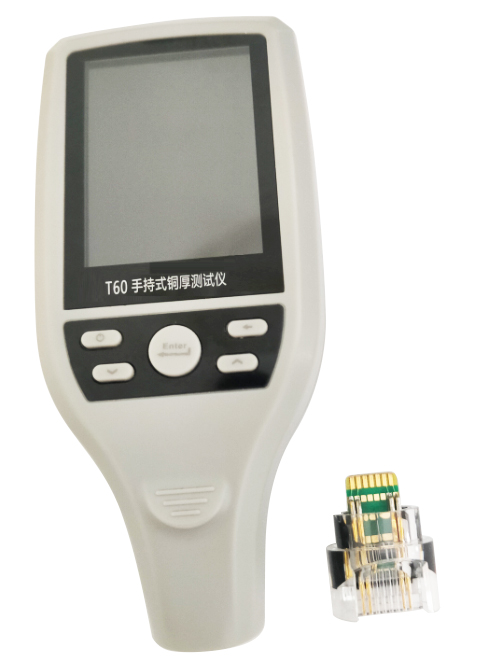

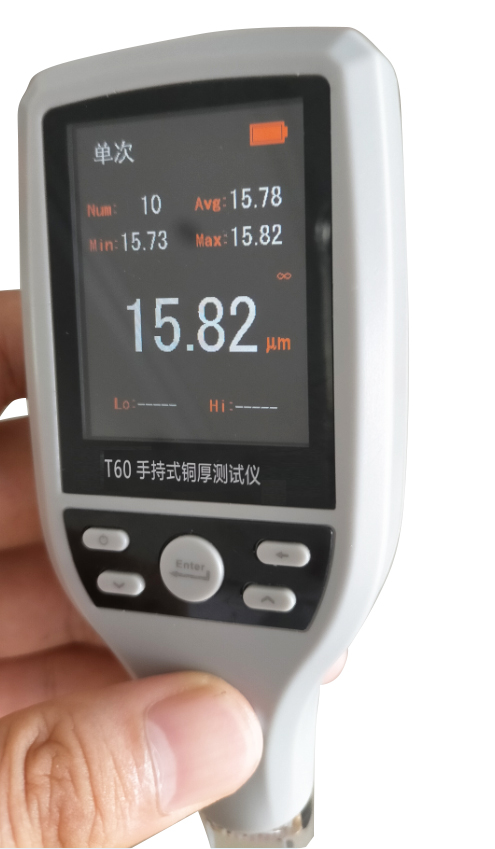

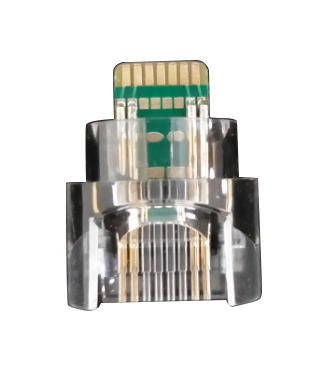

主机+探头

长×宽×厚=平放

125mm*52mm*35mm

1台

2

操作说明书

中文版操作说明书

1份

3

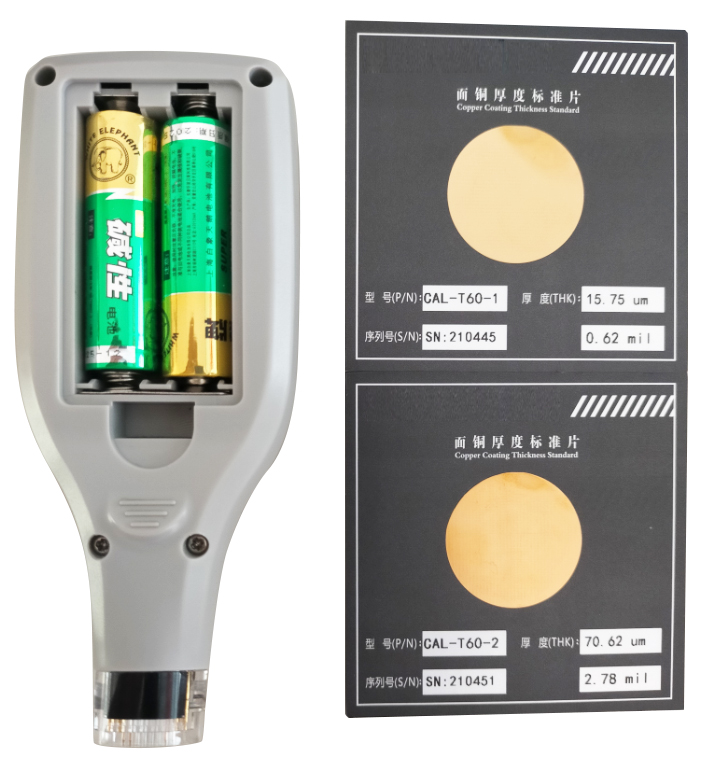

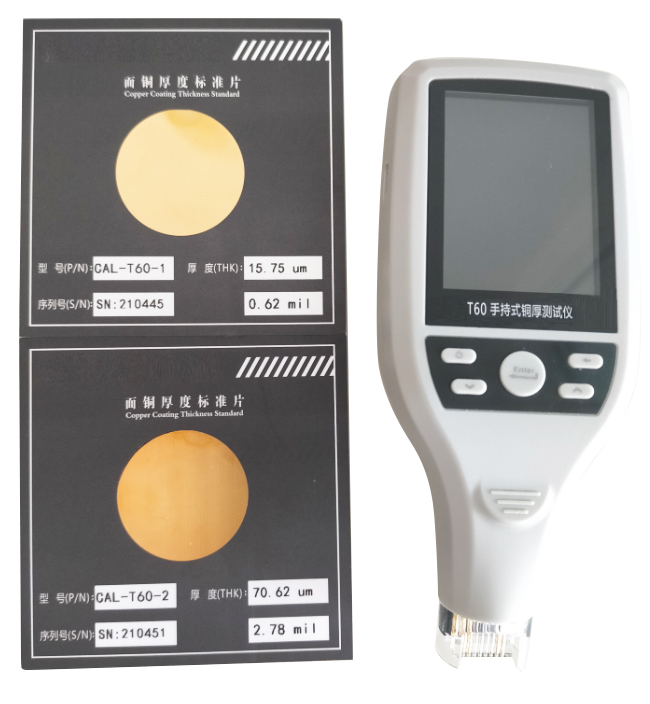

标准片

标配17um,70um各一片

2片

4

包装盒

包装保护盒

1个

5

电池

AA电池

2节
